圖片轉cad軟件是一款小巧實用的文件轉換工具，它能夠?qū)D片轉換為CAD軟件通用的Dxf格式的文件，讓用戶可以直接在CAD軟件中對圖片進行編輯。比如一些房屋戶型圖就可以直接使用這款軟件轉換為Dxf格式的文件，然后使用CAD軟件打開進行編輯和修改，比起重新繪制要節省下很多的時間和精力。KK下載站為您提供圖片轉cad軟件 v3.0 綠色免安裝版下載，需要將圖片轉換為cad格式文件的朋友可以下載使用哦！




圖片轉cad軟件使用教程

1. 打開圖片：

通過菜單“文件/打開”，

或者點擊工具條第一個“打開”圖標。

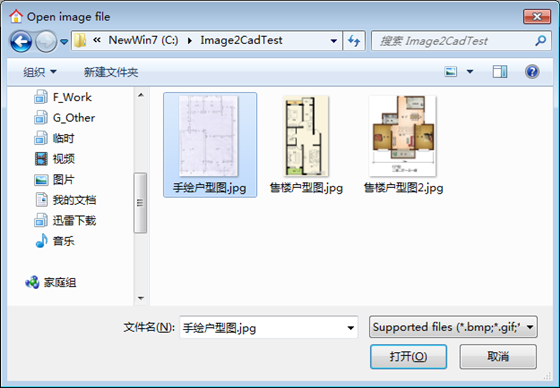

然后在“打開文件”窗口中，選擇一個圖片文件打開，如圖：

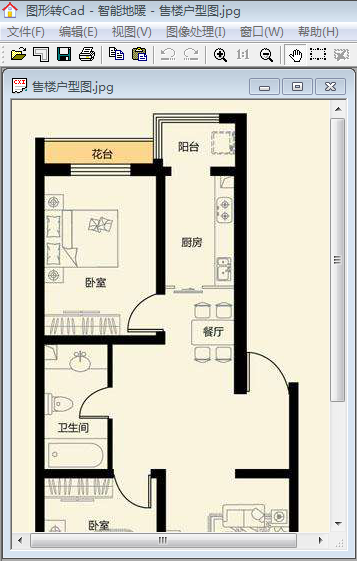

打開后，如下圖會預覽顯示圖片內容。

2. 導出為Cad文件：

通過菜單“文件/導出Cad文件(DXF)”

或者點擊工具條第二個圖標：

點擊后，彈出導出Cad文件預覽窗口，如圖：

“轉換粒度調整”用于調整處理顏色的界限值，直接拖動紅圈中的滑塊或輸入值，看到當前預覽圖達到最好的效果即可(去掉不需要的裝飾，保留墻體等主要結構)。

“去除填充色”按鈕，用于處理一些填充的墻體或柱子，改為非填充，避免由于填充色塊導致轉換后線條傾斜問題。

調整好預覽圖后，點擊“導出”按鈕，即可選擇一個位置保存導出的Cad文件(dxf格式)。

保存成功后，程序會提示是否直接打開已導出的Cad文件，

如果已經裝有Cad軟件的話，選擇“是”，則直接打開導出的文件。如圖：

注意：如果打開后在Cad中看不到任何圖形，這是由于圖形坐標不在當前視圖中?？呻p擊鼠標滾輪或命令行輸入命令Z，空格鍵確認，再輸入A，最后空格確認，即可看到全部圖形。

3. 比例縮放：

在轉換的戶型圖中繪制盤管或其他設計工作，還需要調整下比例。因?yàn)樵紙D片是沒有單位信息的，從圖片轉換到Cad的圖形，一般還要轉換為毫米單位下的尺寸。

通過智能地暖菜單中“比例縮放”命令。該命令等同于Cad自身的縮放命令Scale。

運行命令后，根據命令行提示，選擇所有圖形，然后指定一個縮放基點(可以選戶型中心或任意點)，最后輸入縮放比例即可。

可以先量取下某個房間尺寸，再用實際房間尺寸(轉換到毫米)除以Cad中量取的數值，即為需要輸入的縮放比例倍數。

輸入縮放倍數時，也可以用“R”關鍵字，采用參照方式，先在圖形中指定一段長度，再輸入實際長度即可。

4. 繪制地?zé)岜P(pán)管：

圖形調整比例后，刪除不需要的裝飾，即可開始繪制地?zé)岜P(pán)管，如圖：

 圖形處理

一般圖片可按上述步驟直接轉換即可，如果圖片需要特殊處理，則可以用“圖像處理”菜單中相應功能進行處理后，再導出Cad文件，以便獲得更好的轉換效果。


圖片轉cad軟件功能介紹

＃一鍵矢量化，全自動化，易于使用。

＃很多微調選項有經驗的用戶。

?；跂鸥袷噶炕⒌难芯砍晒＜?Zhang-Suen 和 Stentiford 方法，以及邊緣檢測的Canny算子方法。

＃與最新研究成果增強給你最好的結果。

＃電弧認可。光滑圓弧裝配到圖像的彎曲部分。

＃功能強大的地理配準功能可確保您的載體將被縮小，旋轉，平移和傾斜校正到正確的坐標準備好您的CAD / GIS/數控系統。

＃Digitising和矢量編輯。

＃你可以指定級別，以準備輸出到3D的CAD/ GIS系統的載體。

＃許多圖像預處理功能，幫助您從您的圖片得到最好的。

＃一個非?？焖俸透咝У南到y(tǒng)。在幾分鐘或幾秒鐘處理大圖像。

＃一個綜合，全面的幫助工具。
