DragonHD官方版是一款能夠對各種硬件信息進行檢測的軟件，當用戶的設備硬件遇見任何問題時，能夠使用本軟件進行各種診斷操作，同時，內部提供了穩定性測試工具，用戶可以使用本軟件對自己的設備性能進行實時的檢測，讓用戶更加了解自己的設備使用性能，軟件使用操作簡單，用戶直接使用USB進行裸板連接就可以進行檢測。

DragonHD官方版安裝步驟

1.下載dragonhd最新版軟件包

2.解壓dragonhd軟件，運行文件

3.雙擊打開,進入dragonhd軟件界面

4. 此軟件為綠色版，無需安裝即可使用

DragonHD官方版使用方法

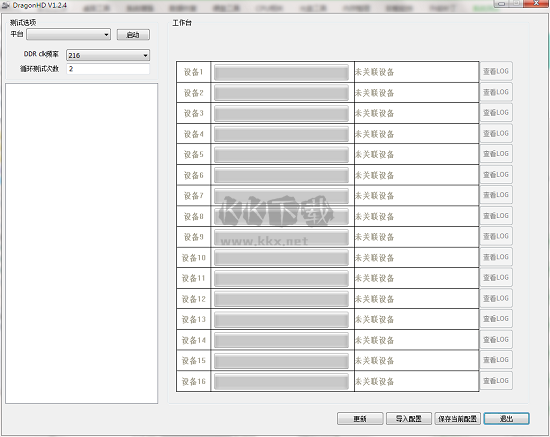

1、下載軟件壓縮包文件，點擊“DragonHD.exe”運行程序，可分為4個區域：

①操作區，工具的基本操作包含設置 DDR clk 頻率，設置循環次數和啟動/停止測試

②平臺用例區，選擇平臺后該區域顯示選定平臺的所有用例，用戶可屏開，收縮和勾選需要測試的用例

③測試信息區，該區域顯示設備測試進度，測試狀態，測試結果和過程日志信息

④軟件功能區，包含的操作包含打開配置模版，保存配置模板，更新升級，退出軟件

2、勾選平臺/用例

點擊平臺下拉選擇框選定要測試的設備平臺，區域 2 將顯示選定平臺的所有用例，用戶勾選所需測試的用例后，點擊“啟動”按鈕工具即進入設備檢測狀態，如下圖：

3、插拔設備

工具進入設備檢測狀態后即可插入待測試設備，樣機按量產方法使設備進入測試狀態，運行前必須不能同時運行其他燒錄工具如 phoenixsuit。首次使用的 USB 接口將會被記錄關聯，最多關聯 16 個 USB 接口，用戶必須在 USB 接口首次關聯后記下 USB 口與設備號的關聯 ID，并在 USB 接口標記該 ID 號，如下圖插入設備后被關聯的設備 ID 為 1(設備 1 的顯示由灰變黑)，即在該 USB 接口貼上標號：1。此后從此 USB 接口插入的設備信息都將記錄在“設備 1”一行。

注：USB 接口的關聯與機器相關，如需將工具打包發送或者需要清空關聯信息重新關聯，請退出工具并刪除工具目錄下名為 fels.bin 的文件

4、測試成功后結果顯示

5、查看日志

在設備檢測的過程中，設備被拔出之前，用戶可隨時點擊設備號右邊的“查看 LOG”查看應對設備的檢測日志。出現用戶誤操作情況：

①過早拔出設備并希望查看拔出前的日志時，需要查看設備拔出前的日志信息，即需手動打開工具目錄下的子目錄 LOG/，找到相應設備編號的日志文件打開即可。

②拔出設備后又在工具處于檢測狀態下插進了新的設備，這種情況下如需查看之前拔出的設備日志信息，即需手動打開工具目錄下子目錄 LOG/backup/，按設“備號-日期.txt”查找對應日志，工具只為每個接口保留最后 10 次插拔設備的日志信息，更早的日志信息被永久刪除。

6、停止檢測

在檢測過程中如需停止檢測，以更新勾選用例或者其他操作，可在所有正在測試的設備完成或者拔出后點擊“停止”按鈕，工具即退出檢測狀態，此時設備的插拔將不影響 USB 接口的關聯和日志的更新

7、保存/打開模板

用戶在勾選完平臺/用例，填寫后頻率和循環次數后，可點擊區域 1 的“保存當前配置”按鈕將勾選情況保存到特定文件，此后可在工具打開后點擊“導入配置”按鈕，選擇保存的模板文件，工具即恢復到之前保存的狀態，無需再次勾選

DragonHD官方版內容

dragonhd能夠快速對硬件進行檢測、診斷，支持1拖8

dragonhd多平臺通用，pcba裸板通過usb連接pc進入測試

每臺設備可單獨輸出log，定位為診斷，支持對連通性測試

此版本提供了最先進的穩定性測試工具，可以提高其性能

工具的基本操作包含設置DDR clk頻率，設置循環次數和啟動/停止測試

DragonHD官方版功能

測試便捷:裸板連接 USB 即可測試。

快速定位硬件連通性:能快速定位焊接不良的顆粒(如 4*8 的顆粒可定位到具體某顆焊接不良)。

測試時間短:1MIN 可測試完一個 loop，可迅速測試出穩定性一般的 case(這些 case 上系統老化測試

可能需要幾小時才能 detect 出)。

調試問題便捷，對 DRAM 不穩定的板卡，工具端迭代修改參數測試，較上系統驗證節省 90%的時

間(上案桌系統修改參數驗證一輪短則 10 分鐘長則幾小時，工具端不到 3 分鐘)。

DragonHD官方版使用說明

打開工具后，界面可分為4個區域

1、軟件功能區，包含的操作包含打開配置模版，保存配置模板，更新升級，退出dragonhd免費版軟件。

2、操作區，工具的基本操作包含設置DDR clk頻率，設置循環次數和啟動/停止測試。

3、測試信息區，該區域顯示設備測試進度，測試狀態，測試結果和過程日志信息。

4、平臺用例區，選擇平臺后該區域顯示選定平臺的所有用例，用戶可屏開，收縮和勾選需要測試的用例。

勾選平臺/用例：點擊平臺下拉選擇框選定要測試的設備平臺，平臺用例區將顯示選定平臺的所有用例，用戶勾選所需測試的用例后，點擊“啟動”按鈕工具即進入設備檢測狀態。

DragonHD官方版注意事項

因為測試時間短無法 cover 到所有不穩定的 case，這些 case 可能需長時間老化測試才能暴露問題，

所以本工具不能代替 DRAM 老化測試。

工具主要測試的是 DRAM 的 IO 性能，對 DRAM 內部 CELL 的物理特性測試有一定局限性(這部分

測試主要靠 DRAM 原廠保證)，所以測試工具如作為黑片篩選有一定風險。
