CAXA CAD電子圖板是一款開放的二維CAD繪圖程序應用軟件,這款軟件有著易學易用,穩定高效,性能優越等系統特色,因此受到很多小伙伴的喜愛,用戶能夠利用這款軟件快速上手使用,能夠輕松出圖,使用領域也非常的廣泛,支持一鍵打開,編輯等操作,感興趣或者有需要的小伙伴就快來kk網站下載體驗一下吧。

CAXA CAD功能特色

一、【簡潔易用的界面和操作】

caxa cad電子圖板2021提供三種界面顏色包括藍色、深灰色、白色;提供經典界面、選項卡方式的界面;屬性編輯、圖庫、設計中心等都可直接在專用面板操作;立即菜單并行操作方式，實時反映用戶交互狀態，調整交互流程不受交互深度的限制，節省大量的交互時間

二、【豐富的圖形繪制和編輯功能】

提供多種便捷圖形繪制功能如直線、圓、圓弧、平行線、中心線、表格等;提供孔/軸、齒輪、公式曲線、樣條曲線、局部放大、多邊形等復雜圖形的快速繪制功能;提供多種圖形編輯功能，如平移、鏡像、旋轉、陣列、裁剪、拉伸，各種圓角、倒角過渡等

三、【符合最新國標的智能標注和工程標注】

一鍵智能尺寸標注，自動識別標注對象特征，一個命令完成多種類型的標注;提供符合最新制圖標準的多種工程標注功能;尺寸標注時可進行公差和各種符號的查詢和輸入，相關數值和符號位置都可隨圖形的變化而自動關聯，杜絕人為原因導致的錯誤

四、【專業的集成組件和二次開發平臺】

caxa cad電子圖板2021除了基本的CAD功能外，還提供了PDM集成組件和CRX二次開發接口。其中：PDM集成組件包括瀏覽和信息處理組件，并提供了通用的集成方案，適用于與各類PDM系統的集成應用;CRX二次開發接口提供了豐富的接口函數、開發實例、開發向導、以及幫助說明

五、【全面兼容】

全面兼容AutoCAD R12-2019版本文件格式，除可以直接打開、保存編輯外，還可進行批量轉換;提供專門“兼容模式”，在拾取、鍵盤和鼠標操作、命令執行等方面匹配AutoCAD用戶的使用習慣。

六、【豐富的國標圖庫和構件】

提供符合最新國標的參數化圖庫，包含50多個大類，4600余種，幾十萬規格的標準圖符，并提供完全開放式的圖庫管理和定制手段;針對機械設計中頻繁出現的構件圖形提供完整的構件庫

七、【開放而快捷的圖幅功能】

提供開放的圖紙幅面設置系統，快速設置、填寫圖紙屬性信息;快速生成符合標準的各種樣式的零件序號和明細表，并可保持相互關聯;用戶可根據需求進行繪圖模板、圖框、標題欄等的自定義，使設計過程標準化

八、【多種專業工具和模塊】

文件比較，提高審圖效率;文件檢索，快速搜索CAD文件;文件打包，支持打包相關的字體文件、鏈接的外部參照或圖片文件等;將CAD圖紙輸出為高質量的PDF和圖片文件

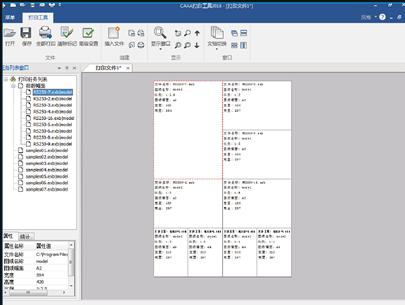

九、【專業出圖和批量排版工具】

支持市場上主流的Windows驅動打印機和繪圖儀，提供指定打印參數快速打印CAD圖紙，打印時提供預覽縮放、幅面檢查等功能;除單張打印，還提供了自動智能排版、批量打印等多種方

式

CAXA CAD電子圖板安裝教程

1、將kkx分享的壓縮包下載后解壓一下即可得到CAXA CAD電子圖板2021源程序和破解文件

2、首先使用windows資源管理器打開該鏡像文件，再雙擊運行exe程序進行安裝，

3、小編以64位為例，默認簡體中文語言，直接進行下一步

4、可在此處可以根據自身的需求選擇要安裝的功能組件，默認軟件的安裝路徑;

5、耐心等待軟件安裝完成后，直接退出

6、再運行“Caxa2021 Patch[2021.01.02].exe”破解補丁文件，選擇好軟件的下載目錄及相應版本信息，最后點擊右下方的go即可

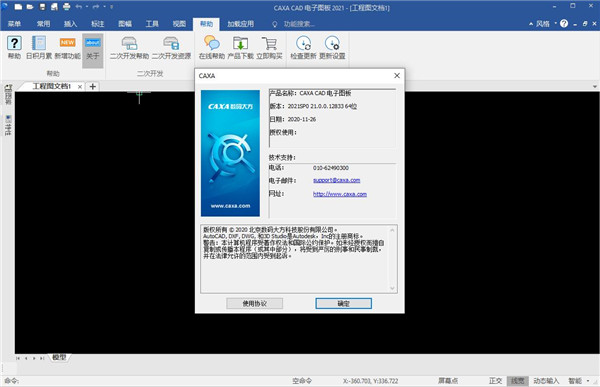

7、CAXA CAD電子圖板2021即為安裝激活成功，所有功能可無限制免費使用哈!

CAXA CAD電子圖板如何進行圖幅設置及調整

一、【圖幅的生成】

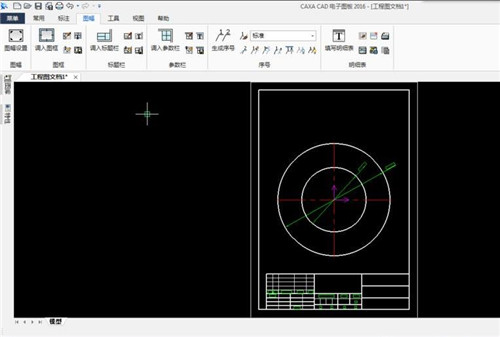

1、打開CAXA CAD電子圖板，并繪制或打開所要添加圖幅(即圖框)的工程圖，如下圖所示

2、點擊CAXA CAD電子圖板界面上方菜單欄上的“圖幅”，然后左擊展開的下級菜單中的“圖幅設置”，然后彈出“圖幅設置”對話框，如下圖所示

3、左鍵單擊“圖紙幅面”后的選擇框，在下拉列表中選擇合適的圖紙大小，例如A4，如下圖所示

4、左鍵單擊“繪圖比例”后的選擇框，在下拉列表中選擇合適的比列大小，例如1:1，如下圖所示

5、左鍵單擊“調入圖框”后的選擇框，在下拉列表中選擇合適的樣式，機械工程圖形一般選擇“XXX-X-Mechanical(CHS)”，如下圖所示

6、左鍵單擊“標題欄”后的選擇框，在下拉列表中選擇合適的樣式，機械工程圖形一般選擇“Mechanical-A(CHS)”，并單擊下方的“確定”圖標，得到所設置的圖幅(即圖框)，如下圖所示

二、【圖幅(即圖框)的調整】

1、上面所得到的圖框明顯小于所繪制的圖形，需進行調整。重新打開“圖幅設置”對話框，并再次左鍵單擊“繪圖比例”后的選擇框，在下拉列表中選擇合適的比列大小，例如1:2，單擊“確定”圖標，如下圖所示

2、所得調整后的零件圖結果如下圖所示

CAXA CAD電子圖板常見問題

一、【CAXA 電子圖板產品定位是什么?】

CAXA 電子圖板是二維 CAD 軟件，具有真正自主知識產權，廣泛應用于工業各行各業，目前已有 30 萬正版用戶的成功應用

電子圖板首先是一個通用的二維設計平臺，其次在平臺上提供面向行業的應用模塊，如機械設計涉及的國標零件庫、技術要求、尺寸標準等，并支持二次開發商進行行業二次開發。在數據兼容性上，可以全面兼容 DWG 數據格式，方便與 DWG 格式進行文件轉換

電子圖板作為一個量大面廣的產品，是企業的重要數據源，是 CAXA PLM 的重要組成部分。是國內企業進行二維正版化時的優選品牌

二、【CAD 軟件一般具有哪些功能?】

CAD 軟件基本功能包括：

平面繪圖——能以多種方式創建直線、圓、橢圓、多邊形、樣條曲線等基本圖形對象

繪圖輔助工具——提供正交、對象捕捉、極軸追蹤、捕捉追蹤等繪圖輔助工具

正交功能使用戶可以很方便地繪制水平、豎直直線，對象捕捉可幫助拾取幾何對象上的特殊點，而追蹤功能使畫斜線及沿不同方向定位點變得更加容易

編輯圖形——用于移動、復制、旋轉、陣列、拉伸、延長、修剪、縮放對象等

標注尺寸可以創建多種類型尺寸，標注外觀可以自行設定

書寫文字——能輕易在圖形的任何位置、沿任何方向書寫文字，可設定文字字體、傾斜角度及寬度縮放比例等屬性

圖幅功能——可以快速設置圖紙幅面信息，插入零件序號、圖框、標題欄、明細表等

圖層管理功能——圖形對象都位于某一圖層上，可設定圖層顏色、線型、線寬等特性

三維繪圖——三維 CAD 可創建 3D 實體及表面模型，能對實體本身進行編輯

數據交換——可以讀入和輸出其他圖形圖像數據交換格式

打印出圖——可以將計算機中的數據通過打印設備打印到紙張上特別說明

CAXA CAD電子圖板亮點

1、不斷更新

CAXACAD電子圖板手機軟件早已總計升級十幾個大版本，三十多個小版本。隨時隨地兼容最新硬件配置和電腦操作系統，支持工程圖紙數據庫管理標準的轉變，支持全新制圖標準，支持最新互動設計風格等。

2、文化整合交互方式

CAXACAD電子圖板的頁面用心設計，交互技術簡易便捷，符合中國技術人員的設計習慣性，入門簡易，實際操作工作效率高。

3、支持最新標準

CAXACAD電子圖板的制圖、圖幅、標明、圖片庫等等都符合最新標準規定，并且能夠進一步提高規范化繪圖效率。

4、集成化全線貫通

CAXACAD電子圖板api接口適配最新DWG格式，支持PDF、JPD等格式導出;給予與其它系統集成的訪問和信息資源管理部件;支持工程圖紙的云分享和合作。

5、簡單易用

與眾不同的三維球專用工具為不一樣三維對象繁雜轉換給予靈便、方便快捷的操作模式;根據追線、線、面等特性智能捕獲，直接使用鼠標拖動設計原素開展設計，完成對特征尺寸、輪廊形狀單獨表層部位動態性編寫。

6、迅速設計

帶來了豐富多樣的符合國家標準的零件庫，能夠通主要參數驅動方法迅速形成標件，根據參數化設計與系列產品件變形設計的制度，快速地開展系列產品件參數化設計設計

以上便是kkx小編給大家分享介紹的CAXA CAD電子圖板2021破解版!
