CAM350 PCB電路設計工具是把layout工程師設計出來的線路板，該工具是一款從PCB設計到PCB加工制造提供了詳細的流程，能夠對包括制造、信號層、鉆孔、阻焊等等分析檢查。提供了從PCB設計到PCB加工制造全面的流程，輔助提高工作效率，節省開發費用。CAM350還支持與ODB++， Gerber， IPC-356，Excellon以及CAD等數據兼容，歡迎有需要的用戶前來獲取！

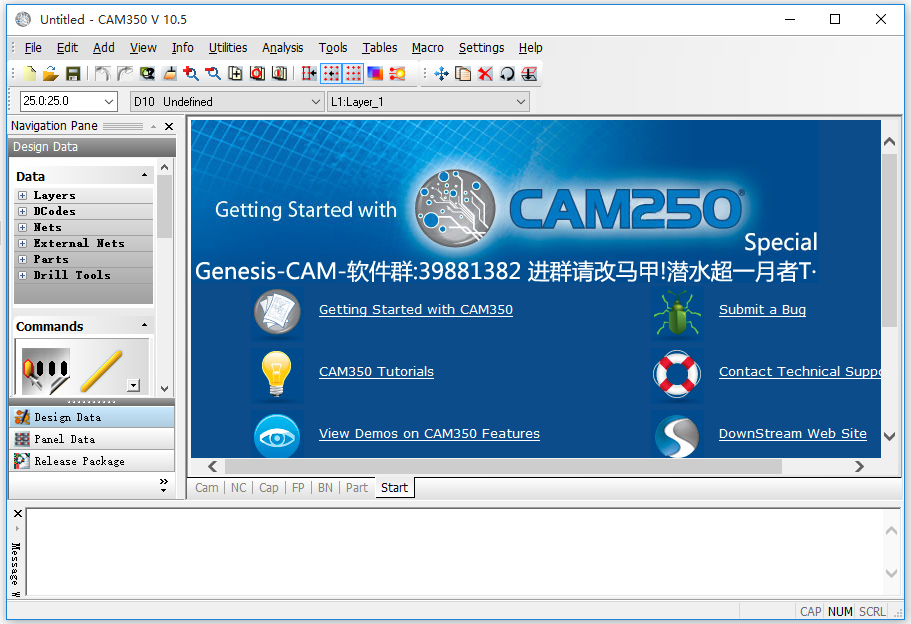

CAM350 PCB電路設計工具簡介

CAM350是一款功能強大的PCB電路設計軟件，可對PCB設計到PCB加工制造進行全面監測，對包括制造、信號層、鉆孔、阻焊等等分析檢查，生產符合用戶要求的線路板。CAM350的獨特之處在于它的反向工程功能，允許用戶把Gerber圖形數據轉換為包括NET、REFDES屬性的智能CAD數據。
CAM350不僅可以自動識別各種GERBER文件和CAM文檔，支持導入CAD文件，和別的CAD軟件有統一的接口，具有輸入如PowerPCBh和Boardstation等高級CAD數據格式的選項，唯一不足的就是不能識別Protel格式的PCB文件。

CAM350 PCB電路設計工具功能

CAM350支持多種輸入/輸出格式 （CAD數據，ODB++, Gerber, IPC-356,Excellon, DXF, Sieb 以及 Myers等）
CAM350提供了雙向的 AutoCAD 和 DXF數據支持
設計規則檢查，檢查包括各類間距，環狀線，銅箔面積計算，網表對比等
優化設計文件,添加淚滴，網表提取，絲印檢查等
Basic NC Editor通孔編輯功能,鉆孔工具定義，銑邊路徑，改變提刀點。
CAM350快速拼板功能,制作PCB的陣列，適應生產要求
Quote Agent生成精確的制造工藝要求清單
交互查看Cross-probe
在CAM350中檢查到的錯誤，同時在CAD 工具中高亮顯示(Allegro和PADS). 這樣就可以方便快速的發現和修改錯誤。
網絡表對比圖形化
CAM350增強了網表比較功能，不僅產生文字報告，并允許用戶以圖形化方式查看錯誤。
批量規則檢查Streams Rule Check
用戶可以定義DRC, DFF 和網表比較等一系列的校驗步驟，點擊一個按鈕就可以執行所有這些檢測，也可以在其它的設計中重復調用這些檢測。

cam350安裝說明

下載CAM350，解壓壓縮包，雙擊.exe文件，彈出界面，根據向導操作，

解壓軟件，開始安裝，耐心等待，

完成文件復制，點擊【稍后重啟動計算機】即可。

cam350運用技巧

有些資料的文字層有很多文字框，且文字框到線路PAD 間距不滿足制程能力時；當資料有大面積銅箔覆蓋，線路或PAD與銅皮的距離不在制作要求之內，且外型尺寸又較大時的處理方法：
一、當資料有大面積銅箔覆蓋，線路或PAD與銅皮的距離不在制作要求之內，且外型尺寸又較大時，（如廣上的）可用下列方法快速修整線路或PAD與銅皮的間距。先將線路層（此層為第一層）的所有PAD 拷貝到一個空層，把對應在大銅皮上的PAD刪除后將剩余PAD 放大做為減線路層（即第二層），然后把第一層拷貝到一個空層，將大銅皮刪除后作為第三等。合層方式為：第一層（加層）、第二層（減層）、第三層（加層）。一般來說我們為了減小數據量，可以將第一層只保留大銅皮。如果只是防焊到大銅皮的間距不夠，就可以把放大后（滿足制程能力）的防焊拷貝到一個空層，把對應在大銅皮上的防焊刪除后將剩余防焊放大做為第二層。
注：用此方法做好線路后，一定要用命令將多個層面合成Utilities-->Convert Composite 的一個復合層轉換成一個層面，然后將此層和原稿用Anglysis-->Compare Layers 命令進行仔細核對。
二、有些資料的文字層有很多文字框，且文字框到線路PAD 間距不滿足制程能力時，可借鑒以下方法：先將任何類型的以個文字框用Edit-->Move Vtx/Seg 命令拉伸至規格范圍后做成Flash，接著將其同類型的其它文字框做成與之相同的Flash 即可。但要注意的是，做成Flash 后一定要將其打散，以防下此打開資料時D 碼會旋轉。

特點

可制造性設計(Designing for Fabrication)
設計規則檢查(Design Rule Checking)
數據輸入和輸出
DirectCAD 技術
反向工程(Reverse Engineering)
繪圖到光柵的多邊形轉換(Draw-to-Raster Polygon Conversion)
復合到層(Composite-to-Layer)
